Conectores Mecânicos � Cobre GRAMPO DE ATERRAMENTO DUPLO COM PARAFUSO TIPO U LATÃO

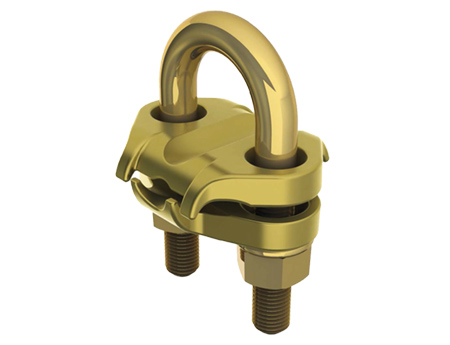

GRAMPO DE ATERRAMENTO DUPLO COM PARAFUSO TIPO U LATÃO

UTILIZAÇÃO

Conexão de dois condutores à haste de aterramento ou tubo IPS, na posição paralela.

COMPOSIÇÃO

Fabricado em liga de cobre de alta resistência mecânica e condutividade elétrica. Grampo “U”, porcas e arruelas de pressão em aço zincado eletrolítico.

CONDUTORES

Fios e cabos de cobre ou alumínio série métrica ou AWG.

ACABAMENTO

Corpo jateado fosco ou estampado eletolético.

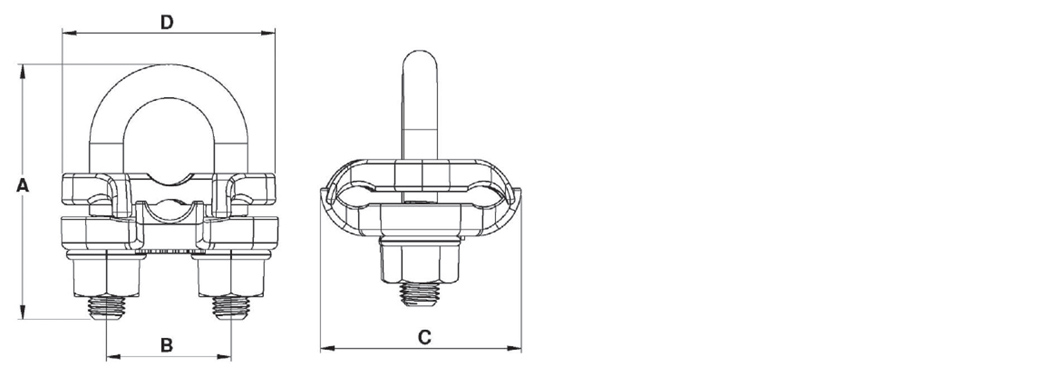

DIMENSÕES

GRAMPO DE ATERRAMENTO DUPLO COM PARAFUSO TIPO U LATÃO

PRODUTOS

 CÓDIGO    CONDUTORES   DIMENSÕES (mm) TUBOS IPS HASTE GRAMPO "U"
A B C D MATERIAIS ACAB. ROSCA
mm² AWG ø
mm
MCM
GUD001-1 10-35 8-2 3,71-7,56 61,0 40,5 35,0 50,0 3/8" 5/8"-3/4" AÇO ZINCADO AMARELO M10
GUD002-1 16-70 6-2/0 4,65-10,70 61,0 38,3 40,0 50,0 3/8" 5/8"-3/4" AÇO ZINCADO AMARELO M10
GUD003-1 70-120 2/0-250 10,60-14,60 84,2 46,0 50,0 50,0 3/8" 5/8"-3/4" AÇO ZINCADO AMARELO M10
GUD012-1 16-70 6-2/0 4,50-10,70 61,0 31,6 39,0 48,5 1/4" 5/8" AÇO ZINCADO AMARELO M10

OBS: Para grampo em bronze, somar 200 ao número do código (ex: GUD001- em bronze = GUD201-1).
Para grampo estanhado, substituir a letra D do código por S (ex: GUD001-1 estanhado = GUS001-1).
Para grampo em aço galvanizado a fogo, substituir -1 por - no código do produto (ex: GUD001-1 para grampo em aço galvanizado = GUD001-2).
Para grampo em latão, substituir -1 por -8 no código do produto (ex: GUD001-1 para grampo em latão - GUD001-8).
