CONECTOR tipo cunha ramal

UTILIZAÇÃO

Desenvolvido especialmente para derivação de condutores de
alumínio ou cobre em redes de distribuição, iluminação pública,
e normalmente, em ramais de ligação de consumidores.

COMPOSIÇÃO

Fabricado em liga de cobre de alta resistência mecânica
e condutividade elétrica. Fornecido com pasta antióxida.

CONDUTORES

Fios e cabos de cobre,
série métrica e AWG/MCM.

ACABAMENTO

Estanhado eletrolítico.

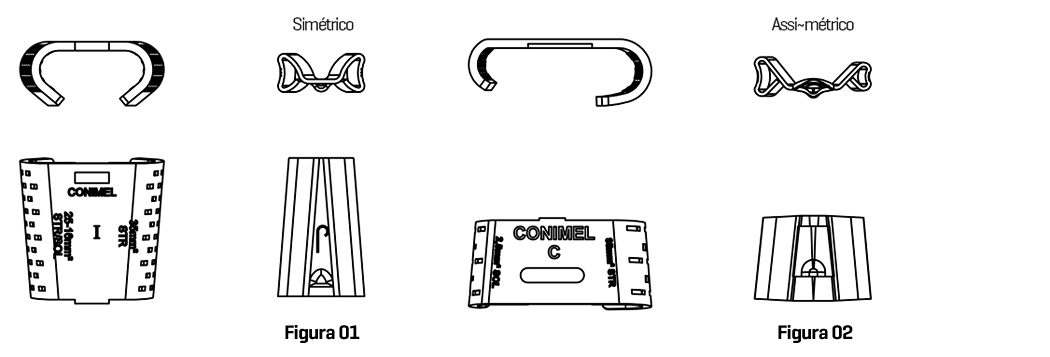

DIMENSÕES

CONECTOR tipo cunha ramal

PRODUTOS

  CÓDIGO TIPO EMBALAGEM COR DIAM. PRINCIPAL DIAM. DERIVAÇÃO SOMA DOS DIAM.
MIN. MAX. MIN. MAX. MIN. MAX.
CONECTORES SIMÉTRICOS CRC001 I CINZA 3,17 8,12 3,17 7,42 11,19 14,01
CRC002 II VERDE 3,17 8,12 3,17 5,21 9,51 11,18
CRC003 III VERMELHA 2,54 6,55 1,27 4,65 7,68 9,50
CRC004 IV AZUL 2,54 6,55 1,27 4,65 6,21 7,67
CRC005 V AMARELA 2,54 4,93 1,27 4,65 4,70 6,20
CRC006 VI BRANCA/AZUL 8,01 10,61 6,64 9,36 16,79 18,72
CRC007 VII BRANCA/VERMELHA 4,66 10,11 4,66 8,30 14,02 16,78
CRC008 VIII VERDE/BRANCA 8,01 10,11 8,01 10,11 18,10 20,22
CRC009 M III AMARELA/VERDE/AZUL 2,54 6,55 1,27 4,65 4,70 9,50
CRC010 II B VERDE 3,17 8,12 3,17 5,21 9,00 11,18
CONDUTORES ASSIMÉTRICOS CRC021 A VIOLETA 5,60 9,36 1,74 5,10 9,10 10,95
CRC022 B LARANJA 6,20 9,36 1,74 5,10 10,95 13,11
CRC023 C MARROM 8,20 12,74 1,74 5,10 13,11 14,75
CRC024 D BRANCA 9,50 12,74 1,74 5,10 14,75 17,00
CRC025 F VERDE/AZUL 5,60 8,33 1,74 5,10 7,20 9,10
CRC026 G VIOLETA/AZUL 5,60 8,33 1,36 1,73 7,20 9,10
CRC027 H LARANJA/AZUL 5,60 9,36 1,36 1,73 9,10 10,95
CRC028 J MARROM/AZUL 9,34 11,10 1,74 5,10 10,95 13,11
CRC029 K BRANCO/AZUL 9,34 11,10 1,36 1,73 10,95 13,11
CRC030 L CINZA/AZUL 12,30 14,60 2,25 5,10 14,63 19,45



  CONDUTOR PRINCIPAL
TABELA DE SELEÇÃO (AWG X AWG)
SÓLIDO CABO/CU/CA CABO ACSR
    10 8 6 4 2 10 8 6 4 2 1/0 2/0 3/0 8 6 4 2 1/0 2/0 3/0
CABO ACSR 8     III II II/A     II II/A I/B C C D III III II/A I/B C D D/L
6       II I/B       II/A I/B VII/C D D   II I/B I/B VII/D D L
4         I         I VII         I VII VII
2                     VI VI         VII VI
1/0                                   VIII
CABO/CU/CA 12 V V IV IV F V V IV     B/J J C   IV F A J C D
10   IV IV III A V IV IV     B/J C D   III A B J C D
8     III III II/A   IV III     B/J C D   III II/A I/B C D D/L
6       II I/B           VII/C D D   II B I/B VII/D D L
4         I           VII         I I VII
2                     VI VI         VII VII
1/0                     VI             VIII
SÓLIDO 14   V V IV G   V IV IV/G G K K   V IV G H K
12   V V IV F   V IV III/F A B/J J C V IV F A J
10 V V IV III F V IV IV III/F A B/J J C IV IV F A J
8   IV IV III II/A V III III III/A II/A B/J C D IV III II/A I/B C
6     III III II/A     III II/A I/B C C D   III II/A I/B C
4       II I       II I VII         I I VII
2         I         I VII VI         VII VII



  CONDUTOR PRINCIPAL
TABELA DE SELEÇÃO (AWG X mm²)
SÓLIDO CABO/CU/CA CABO ACSR
    10 8 6 4 2 10 8 6 4 2 1/0 2/0 3/0 8 6 4 2 1/0 2/0 3/0
CABO/CU/CA 1,5   V V IV G   V V IV/G G H K   V IV G H K
2,5   V V IV F   V IV III/F A B/J J C V IV F A J C D
4   V IV III F   IV IV III/F A B/J J C IV IV F A J C D
6   IV IV III A   IV III III/F A B/J C D IV III A B C C D
10     III III II/A     III II/A I/B C C D   III II/A I/B C D D/L
16       II I       II I VII         I I VII
25         I       I I VII           VII VII
35                   VII VI VII         VII VI
50                   VII VI           VI VIII
SÓLIDO 1,5     V IV G   V V IV/G G H K     IV G H K
2,5   V V IV F   V IV IV/F A B/J J C   IV F A J   C
4 V V IV IV F   V IV III/F A B/J J C   IV F A J C D
6   V IV III A   IV IV III/F A B/J C C   III F A J C D
10     IV III II/A   IV III III/A II/A B/J C D   III II/A I/B C D D
16       II II/B     III II/A I/B C D D   III II/A I/B C D L
25         I       I I VII         I I VII
35                   VII VII VI         VII VI



  CONDUTOR PRINCIPAL
TABELA DE SELEÇÃO (mm² x AWG)
SÓLIDO CABO CU/CA
    6 10 16 25 35 50 4 6 10 16 25 35 50 70 95
CABO ACSR 8     III II/A II/A I/B     III III II/A I/B B C D
6       II/A I/B I/B       II I/B I/B VII/C D
4         I VII         I I VII
2                         VI VI
CABO CU/CA 10   IV IV III/F A A/B   V IV III A A B C D
8       III/A II/A I/B     III III II/A I/B B C D
6       II/A I/B I/B       II II/B I/B C D D
4         I I         I I VII
2                         VII VI
SÓLIDO 12 V V IV III/F A A   V V IV F A B J C
10 V V IV III/F A A V V IV IV F A B J D
8     III III/F II/A       IV III II/A II/A B C D
6     III II/A II/A         III II/A I/B B D D
4       II I           I I VII
2         I             VII VII VI
1/0                         VI VI



  CONDUTOR PRINCIPAL
TABELA DE SELEÇÃO (mm² x mm²)
SÓLIDO CABO CU/CA
    6 10 16 25 35 50 4 6 10 16 25 35 50 70 95
CABO/CU/CA 1,5   V V IV G H     V IV III/G G H K
2,5 V V IV IV/F F A   V V IV III/F A B J C
4 V V IV III/F A A V V IV IV F A B J D
6   IV IV III/F A B   IV IV III A A B C D
10     III II/A II/A I/B     III III II/A I/B B C D
16       II I I       II I I VII   L
25         I VII         I I VII
35           VII           VII VII VI
50                         VI
SÓLIDO 1,5   V V IV G H     V IV G G H K
2,5   V V IV/F F A   V V IV F A A J C
4 V V IV III/F F A V V IV IV F A B J D
6 V IV IV III/F A A   V IV III F A B J D
10   IV III III/A II/A I/B     IV III II/A II/B B C D
16     III II/A II/B I/B       II II/A I/B C D D
25       I I I         I I VII
35       I   VII           VII VII VI
