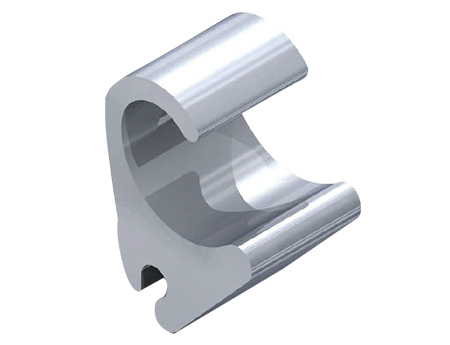

Conector em derivação simples ou bimetálico destinado para redes de distribuição, iluminação pública, rural e industrial.
Fabricado em alumínio de alta resistência mecânica e condutividade elétrica, com grande plasticidade. Fornecido com composto antióxido.
Fios e cabos de cobre ou alumínio, série métrica e AWG/MCM.
Decapado fosco.

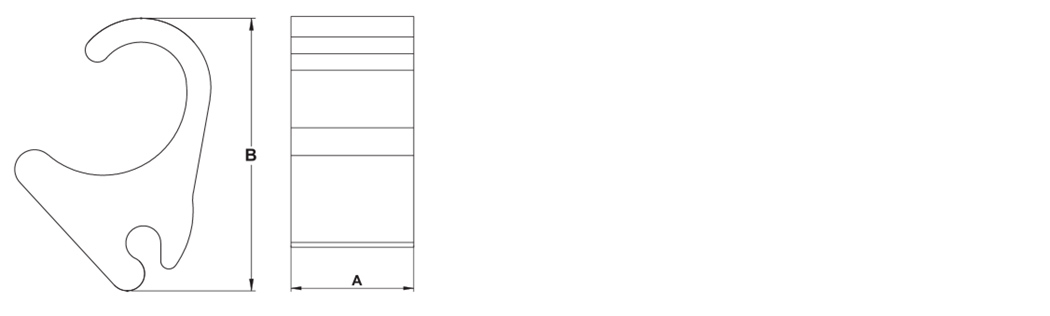

CÓDIGO | CONDUTORES | DIMENSÕES (mm) | FERRAMENTAS DE APLICAÇÃO | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PRINCIPAL CU/CA | DERIVAÇÃO | A | B | MECÂNICA | HIDRÁULICA | |||||||||
mm2 | CA AWG MCM |
CAA AWG MCM |
Ø mm |
mm2 | CA-CU | CAA | Ø mm |
MATRIZ | Nº COMP | MATRIZ | Nº COMP. | |||
CAC701 | 25 | 4 | 4 | 5,87 - 6,53 | 2,5 - 6 | 12 - 8 | - | 2,01 - 3,71 | 18 | 24 | BG | 2 | BG | 1 |
CAC702 | 16-25 | 4 | 6 - 4 | 5,04 - 6,53 | 16 - 25 | 6 - 4 | 6 - 4 | 4,65 - 6,53 | 47 | 38 | BG | 2 | BG | 1 |
CAC703 | 16-25 | F. 4-4 | 4 | 5,18 - 6,53 | 16 - 35 | F.6 - 1 | 6 - 2 | 4,12 - 8,26 | 42 | 40 | - | - | D | 2 |
CAC704 | 16-25 | 6-2 | 6 - 4 | 4,65 - 7,56 | 2,5 - 6 | F.14 - 8 | - | 1,63 - 3,71 | 18 | 25 | BG | 2 | BG | 1 |
CAC705 | 16-35 | 4 | 6 - 2 | 5,04 - 8,26 | 16 - 35 | F.6 - 1 | 6 - 2 | 4,12 - 8,26 | 38 | 45 | - | - | D | 2 |
CAC706 | 35 | 2-1 | 2 | 7,39 - 8,26 | 16 - 35 | F.6-1 | 6 - 2 | 4,12 - 8,26 | 48 | 43 | - | - | D | 2 |
CAC707 | 35-95 | F.1 - 3/0 | 2 - 2/0 | 7,34 - 11,40 | 2,5 - 6 | F.14-8 | - | 1,63 - 3,71 | 19 | 33 | O | 2 | O | 1 |
CAC708 | 120 | 4/0 | - | 13,40 - 14,21 | 2,5 | 14 | - | 1,84 - 2,01 | 22 | 33 | - | - | O | 1 |
CAC709 | 35-120 | 2 - 4/0 | 2 - 4/0 | 7,39 - 14,30 | 2,5 - 6 | F.14-8 | - | 1,63 - 3,71 | 43 | 45 | D3 | 5 | D3 | 1 |
CAC710 | 95-120 | 3/0 - 4/0 | 3/0 - 4/0 | 11,90 - 14,30 | 16 - 25 | 4 | 4 | 5,10 - 6,53 | 42 | 44 | D6 | 4 | D3 | 1 |
CAC711 | 50-120 | 1/0 - 4/0 | 1/0 - 4/0 | 8,90 - 14,30 | 16 - 50 | 6 - 2 | 6 - 2 | 4,12 - 9,47 | 54 | 52 | - | - | H | 2 |
CAC712 | 50-120 | 1/0 - 4/0 | 1/0 - 4/0 | 8,90 - 14,30 | 16 - 70 | 6 - 1/0 | 6 - 1/0 | 4,12 - 10,70 | 54 | 54 | - | - | H | 2 |
CAC713 | 95-120 | 3/0 - 4/0 | 3/0 - 4/0 | 12,80 - 14,30 | 70 - 120 | 2/0 - 4/0 | 2/0 - 4/0 | 10,60 - 14,30 | 70 | 51 | D3 | 8 | D3 | 2 |
CAC714 | 150-185 | 250 - 350 | 266,8 - 300 | 14,60 - 17,80 | 10 - 16 | F.8 - 4 | 8 - 6 | 3,71 - 5,87 | 54 | 58 | - | - | R | 3 |
CAC715 | 150-240 | 250 - 400 | 266,8 - 397,4 | 14,60 - 20,50 | 16 - 70 | F.6 - 2/0 | F.6 - 1/0 | 4,12 - 10,70 | 53 | 58 | - | - | N | 2 |
CAC716 | 150-240 | 250 - 400 | 266,8 - 397,4 | 14,60 - 20,50 | 70 - 120 | 2/0 - 4/0 | 2/0 - 4/0 | 10,60 - 14,30 | 98 | 58 | - | - | N | 3 |
CAC717 | 150-240 | 250 - 400 | 266,8 - 397,4 | 14,60 - 20,50 | 150 - 185 | 250 - 400 | 266,8 - 397,4 | 14,60 - 20,50 | 99 | 58 | - | - | N | 3 |
CAC718 | 240 | 477 | 477 | 20,16 - 22,40 | 16 - 70 | F.6 - 2/0 | 6 - 1/0 | 4,12 - 10,70 | 54 | 57 | - | - | N | 2 |
CAC719 | 150-240 | 250 - 477 | 266,8 - 397,5 | 14,60 - 20,25 | 70 - 120 | 2/0 - 4/0 | 2/0 - 4/0 | 10,60 - 14,30 | 99 | 58 | - | - | N | 3 |
CAC720 | 240-300 | 477 - 600 | 397,5 - 556,5 | 20,16 - 24,20 | 16 - 70 | F.6 - 2/0 | 6 - 1/0 | 4,12 - 10,70 | 54 | 58 | - | - | N | 2 |
CAC721 | 185-300 | 397,5 - 600 | 336,4 - 556,5 | 17,64 - 24,20 | 70 - 240 | 2/0 - 400 | 2/0 - 397,5 | 10,60 - 20,50 | 127 | 94 | - | - | Z | 3 |
CAC722 | 185-300 | 397,5 - 600 | 336,4 - 556,5 | 17,64 - 24,20 | 185 - 300 | 397,5-600 | 336,4 - 556,5 | 17,64 - 24,30 | 170 | 94 | - | - | Z | 4 |
CAC723 | 35-95 | F.1 - 3/0 | 2 - 3/0 | 7,34 - 12,80 | 1,5 - 6 | F.14-8 | - | 1,59 - 3,71 | 19 | 33 | 0 | 2 | 0 | 1 |
